• Material en hierro zincado. Se pueden entregar en acero inoxidable AISI-304 y AISI-316
• Las hembras de un tipo pueden montarse con los machos del mismo tipo aunque la medida de manguera o la rosca no sea la misma
• Todas las hembras llevan incluida la junta tórica para agua.
• Todos los machos llevan incluido el aro.
• Para cualquier medida que no aparezca no dude en contactarnos.

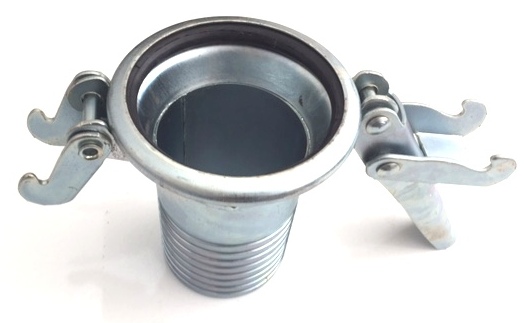

Hembra para manguera Fig: 114-M



REFERENCIA	TIPO	MEDIDA		REFERENCIA	TIPO	MEDIDA
14114020	S-3	20mm		14114060	S-3	60mm
14114025	S-3	25mm		14114065	S-5	60mm
14114030	S-3	30mm		14114075	S-7	75mm
14114035	S-3	35mm		14114090	S-7	90mm
14114040	S-3	40mm		14114100	S-10	100mm
14114045	S-3	45mm		14114125	S-12	125mm
14114050	S-3	50mm		14114150	S-15	150mm

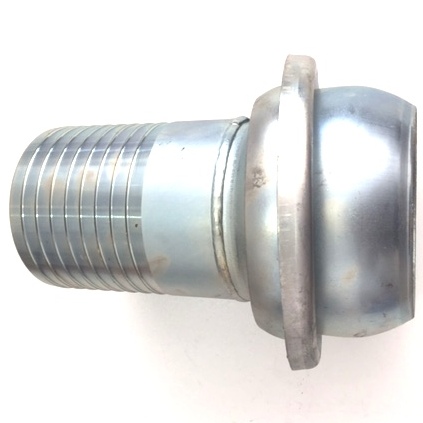

Macho para manguera Fig: 119-M



REFERENCIA	TIPO	MEDIDA		REFERENCIA	TIPO	MEDIDA
14119020	S-3	20mm		14119060	S-3	60mm
14119025	S-3	25mm		14119065	S-5	60mm
14119030	S-3	30mm		14119075	S-7	75mm
14119035	S-3	35mm		14119090	S-7	90mm
14119040	S-3	40mm		14119100	S-10	100mm
14119045	S-3	45mm		14119125	S-12	125mm
14119050	S-3	50mm		14119150	S-15	150mm

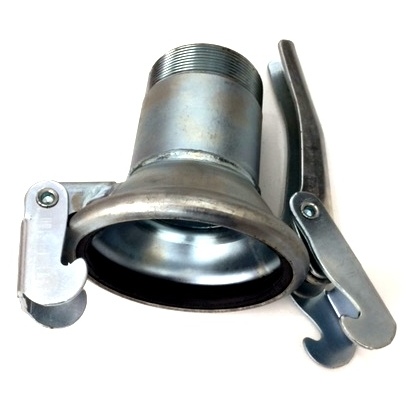

Hembra con rosca exterior Fig: 118-RE





REFERENCIA	TIPO	MEDIDA		REFERENCIA	TIPO	MEDIDA
14118035	S-3	1"		14118040	S-3	1¼"
14118050	S-3	1½"		14118060	S-3	2"
14118065	S-5	2"		14118075	S-7	2½"
14118090	S-7	3"		14118100	S-10	4"

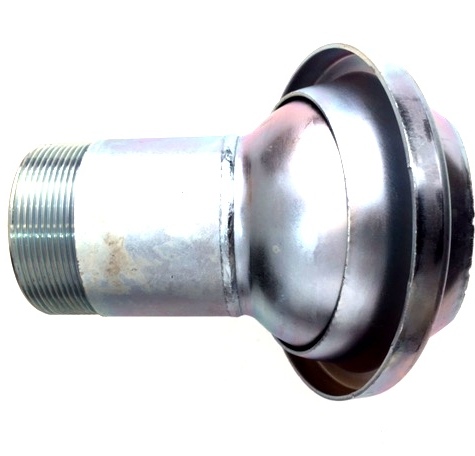

Macho con rosca exterior Fig: 115-RE



REFERENCIA	TIPO	MEDIDA		REFERENCIA	TIPO	MEDIDA
14115020	S-3	½"		141115025	S-3	¾"
14115035	S-3	1"		14115040	S-3	1¼"
14115050	S-3	1½"		14115060	S-3	2"
14115065	S-5	2"		14115075	S-7	2½"
14115090	S-7	3""		14115100	S-10	4"
14115125	S-15	5"		14115150	S-15	6"

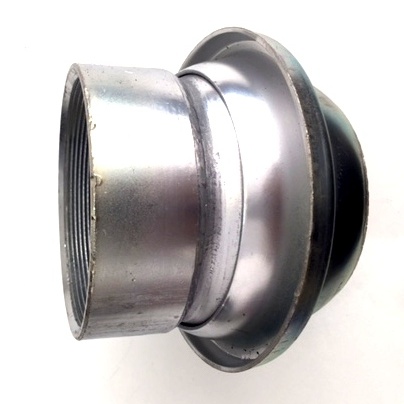

Macho con rosca interior Fig: 116-RI





REFERENCIA	TIPO	MEDIDA		REFERENCIA	TIPO	MEDIDA
14116025	S-3	¾"		14116060	S-3	2"
14116032	S-3	1"		14116075	S-7	2½"
14116040	S-3	1¼"		14116090	S-7	3"
14116050	S-3	1½"		14116100	S-10	4"

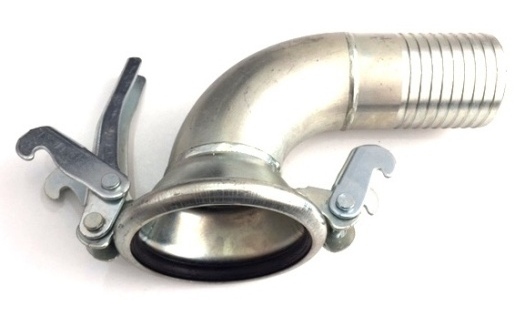

Hembra curvo para manguera Fig: 125-M



REFERENCIA	TIPO	MEDIDA		REFERENCIA	TIPO	MEDIDA
14125025	S-3	25mm		14125060	S-3	60mm
14125030	S-3	30mm		14125075	S-7	75mm
14125035	S-3	35mm		14125090	S-7	90mm
14125040	S-3	40mm		14125100	S-10	100mm
14125050	S-3	50mm		14125125	S-12	125mm

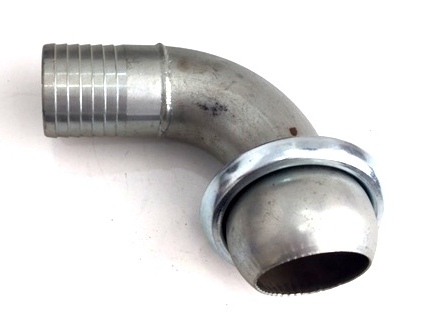

Macho curvo para manguera Fig: 126-M



REFERENCIA	TIPO	MEDIDA		REFERENCIA	TIPO	MEDIDA
14126025	S-3	25mm		14126060	S-3	60mm
14126030	S-3	30mm		14126075	S-7	75mm
14126035	S-3	35mm		14126090	S-7	90mm
14126040	S-3	40mm		14126100	S-10	100mm
14126050	S-3	50mm		14126125	S-12	125mm

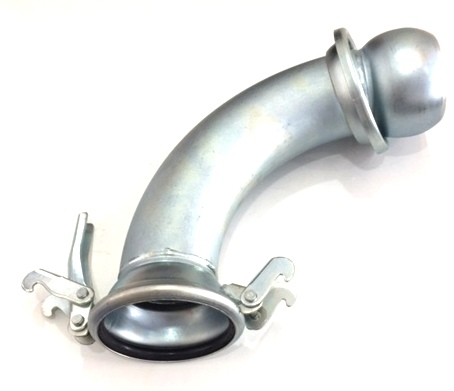

Macho-Hembra curvo Fig: 127-ERT



REFERENCIA	TIPO	MEDIDA		REFERENCIA	TIPO	MEDIDA
14127003	S-3	20/60		14127010	S-10	100/110
14127005	S-5	60/70		14127012	S-12	125
14127007	S-7	70/90		14127015	S-15	150

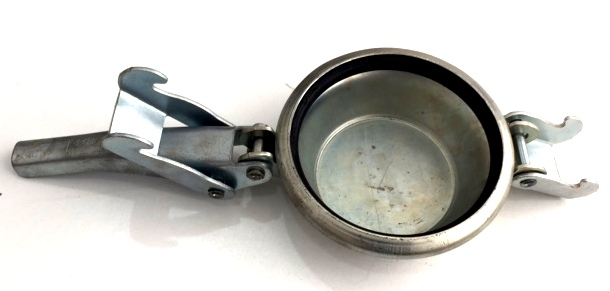

Hembra Tapon Fig: 129-T



REFERENCIA	TIPO	MEDIDA		REFERENCIA	TIPO	MEDIDA
14129003	S-3	20/60		14129010	S-10	100/110
14129005	S-5	60/70		14129012	S-12	125
14129007	S-7	70/90		14129015	S-15	150

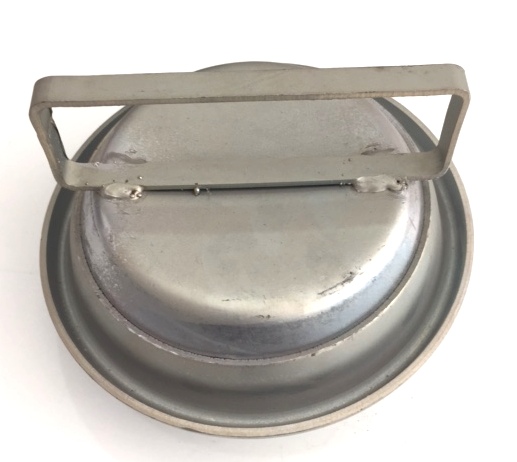

Macho Tapon Fig: 130-T





REFERENCIA	TIPO	MEDIDA		REFERENCIA	TIPO	MEDIDA
14130003	S-3	20/60		14130010	S-10	100/110
14130005	S-5	60/70		14130012	S-12	125
14130007	S-7	70/90		14130015	S-15	150

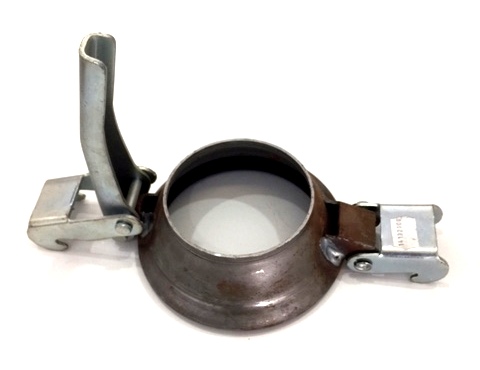

Hembra para soldar Fig: 111-S





REFERENCIA	TIPO	MEDIDA		REFERENCIA	TIPO	MEDIDA
14111090	S-7	90mm		14111125	S-12	125mm
14111110	S-10	100mm		11111150	S-15	150mm

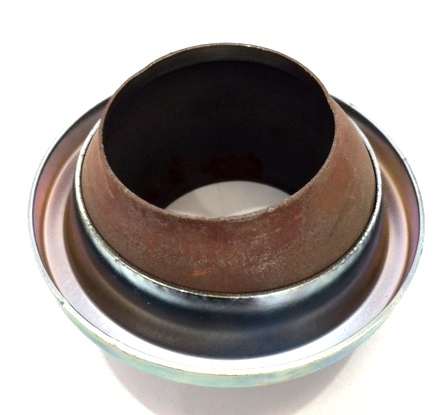

Macho para soldar Fig: 112-S





REFERENCIA	TIPO	MEDIDA		REFERENCIA	TIPO	MEDIDA
14112090	S-7	90mm		14112125	S-12	125mm
14112100	S-10	100mm		14112150	S-15	150mm

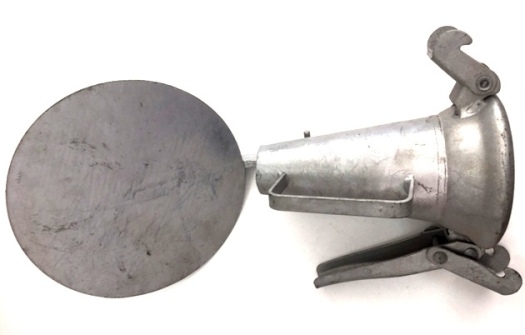

Hembra esparcidor Fig: 141-ES



REFERENCIA	TIPO	MEDIDA		REFERENCIA	TIPO	MEDIDA
14141007	S-7	75-90		14141012	S-12	125
14141010	S-10	100-110		14141015	S-15	150

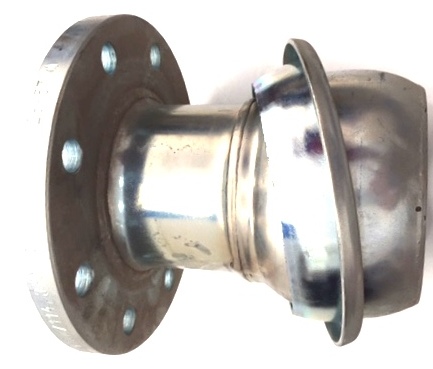

Macho con brida PN-10 Fig: 131-B





REFERENCIA	TIPO	MEDIDA		REFERENCIA	TIPO	MEDIDA
14131165	S-5	DN-50		14131250	S-12	DN-125
14131220	S-10	DN-100		14131285	S-15	DN-150

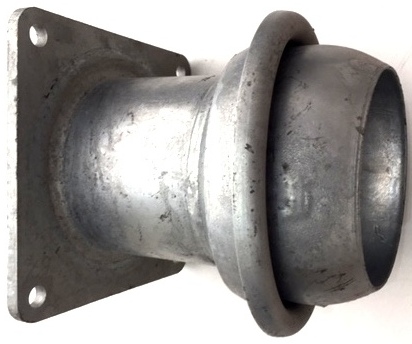

Macho con brida para grifo Fig: 132-ES





REFERENCIA	TIPO	MEDIDA		REFERENCIA	TIPO	MEDIDA
14143125	S-12	125		14143150	S-15	150

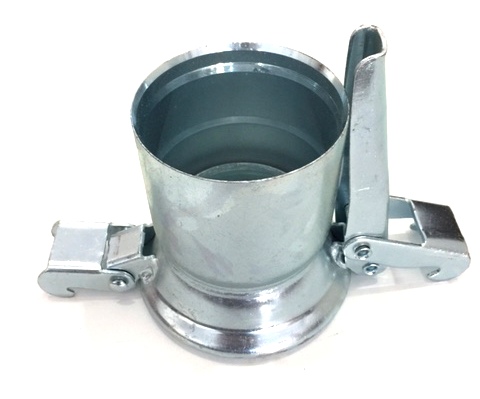

Hembra para PE





REFERENCIA	TIPO	MEDIDA		REFERENCIA	TIPO	MEDIDA
14151063	S-5	63mm		14151090	S-7	90mm
14151075	S-7	75mm		14151110	S-10	110mm

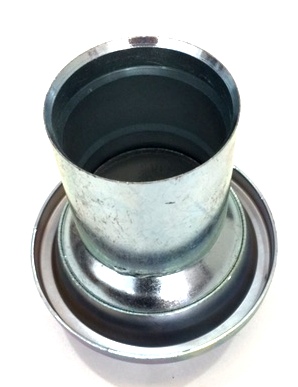

Macho para PE





REFERENCIA	TIPO	MEDIDA		REFERENCIA	TIPO	MEDIDA
14150063	S-5	63mm		14150090	S-7	90mm
14150075	S-7	75mm		14150110	S-10	110mm

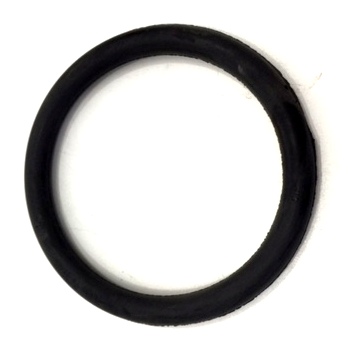

Junta torica para agua Fig: 121-J



REFERENCIA	TIPO	MEDIDA		REFERENCIA	TIPO	MEDIDA
14121003	S-3	20-60		14121010	S-10	100/110
14121005	S-5	60/70		14121012	S-12	125
14121007	S-7	75/90		14121015	S-15	150

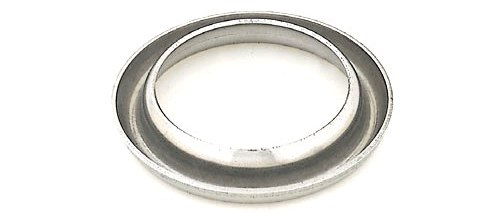

Aro suelto Fig: 120-A



REFERENCIA	TIPO	MEDIDA		REFERENCIA	TIPO	MEDIDA
14120003	S-3	20-60		14120010	S-10	100-110
14120005	S-5	60-70		14120012	S-12	125
1412007	S-7	75-90		14120015	S-15	150
